Styrskåpet är en komponent i varje byggnad som är skyddad från yttre påverkan. Den är särskilt skyddad från damm och vatten. Kabelingången är dock en potentiell svag punkt. Marknaden erbjuder en mängd produkter för kabelgenomföring: via genomföringar, skruvförband, gummiprofiler och mycket mer. Nackdelen är att många system kräver flera utskärningar och borrhål för att kunna föra in alla kablar och ledningar av olika storlekar i styrskåpet. Kablar med pluggar utgör ett särskilt problem, eftersom pluggen ofta är större än själva hålet. Det som behövs här är en intelligent allt-i-ett-lösning som sparar tid och därmed pengar, samtidigt som den erbjuder maximal säkerhet. Vi kallar det VarioPlate - ett smart kabelgenomföringssystem.
Kabelgenomföring enkel och säker

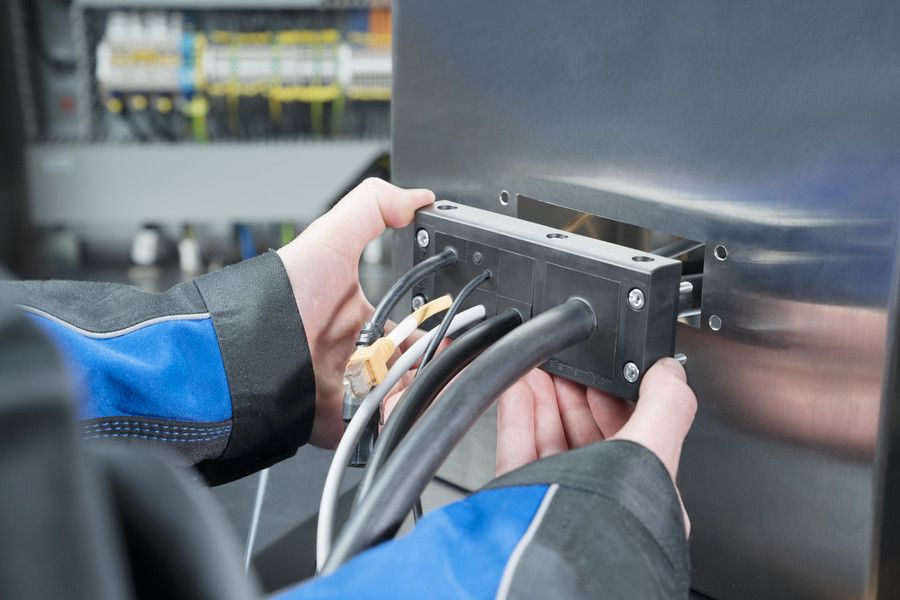

VarioPlate erbjuder en mängd fördelar. Elementärt är flexibiliteten och enkel installation. Grundelementet - ramen - fästs enkelt på styrskåpet med fyra skruvbeslag i urtaget. Tack vare den försänkta gummitätningen är ytterligare limning eller tätning inte nödvändig . Nästa steg är att föra in kablarna i styrskåpet. Lämplig genomföring placeras runt varje kabel. Slutligen placeras genomföringarna i ramen med not och fjäder och ramen tätas: snabbt, enkelt och med ramtätning upp till IP66. Bonuspoängen : genomföringen är inte placerad på änden av kabeln och behöver inte dras hela vägen igenom, som med konventionella lösningar. Istället kan genomföringarna öppnas på sidan och på så sätt enkelt glida över kabeln på rätt plats.
Variation i modulsystemet

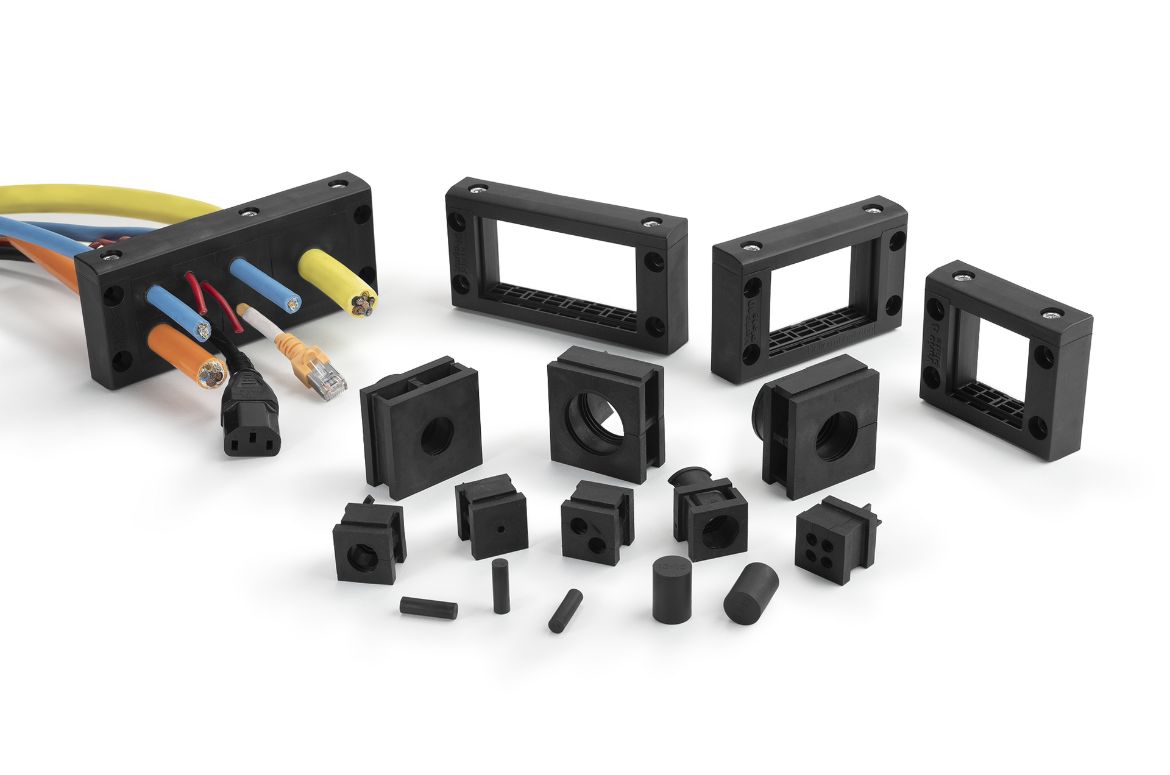

VarioPlate är ett modulärt och flexibelt system , vilket gör den till den rätta lösningen för små och stora installationer, såväl som för ett brett utbud av kabeldiametrar i en ram. Ramarna finns i fyra olika storlekar. Systemet erbjuder alltid plats för två S-genomföringar på höjden (liten) och för 2 till 10 S-genomföringar i bredd (beroende på ramens storlek). S-genomföringarna finns för kabeldiametrar från 3 mm till 16 mm. Därmed har S-genomföringen plats för en, två eller fyra kablar. L-genomföringarna (stora) ersätter 2x2 S-genomföringar i ramen. L-genomföringarna är därför lämpliga för kablar från 16 mm till 33 mm ytterdiameter. Praktiskt: Om färre genomföringar sätts in i en ram än vad det skulle finnas plats för, kan springan helt enkelt stängas med en dummy-insats. Praktiska dummypluggar finns även för oanvända genomföringar eller genomföringar avsedda för senare utbyggnad av systemet.
Alla genomföringar ger ett visst spelrum i valet av storlek i förhållande till kabeldiameter på grund av sin mekaniska flexibilitet. Det finns även en gummiläpp på baksidan av varje genomföring som kabeln enkelt kan fästas på med ett buntband, vilket avlastar.
Konfigurera din individuella VarioPlate enkelt online

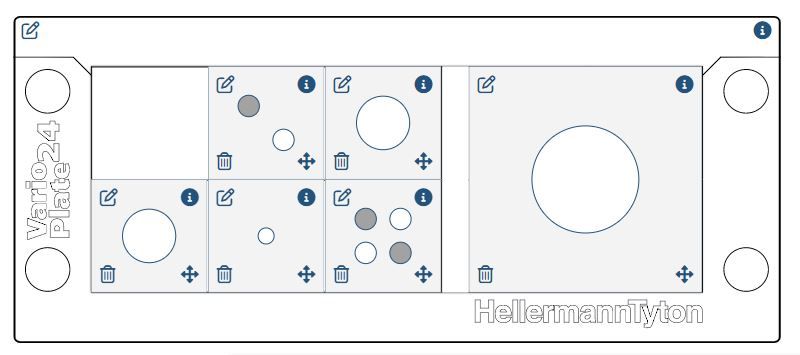

För att hålla allt klart med de olika genomföringar och ramar har vi utvecklat en praktisk onlinekonfigurator så att du kan färdigställa din individuella VarioPlate. Alla genomföringar och ramar kan kombineras och visualiseras helt enkelt genom att dra och släppa. När du har hittat den optimala kombinationen finns grafiken och materiallistan tillgängliga för utskrift eller nedladdning. På så sätt kan materialbehoven planeras och du har en visuell mall för att installera VarioPlate.
För fler frågor om produkten och en översikt över sortimentet gå HÄR till produkterna.
Om du är ytterligare intresserad av de olika kombinationerna av ramar och genomföringar, gå HÄR till VarioPlate-konfiguratorn.
