Kabelförskruvningar för industrin: Vattentäta och plastanslutningar

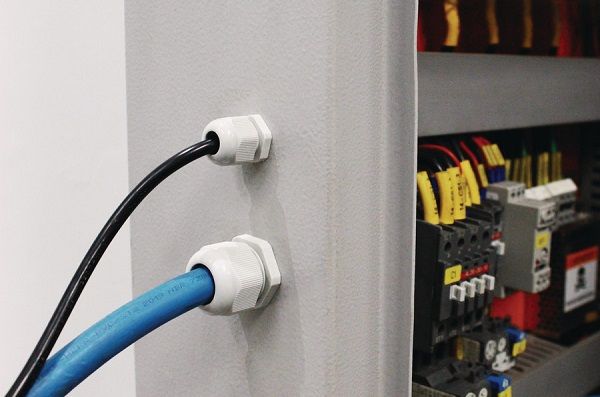

Trådförskruvningar för säker kabelhantering i elektrisk utrustning

Kabelförskruvningar används i elektriska installationer för att ansluta system och ge mekaniskt skydd till kablar genom att säkra dem på plats samtidigt som de förhindrar belastning på anslutningarna. Detta hjälper till att undvika skador på kablarna från dragning, böjning eller nötning.

Viktiga fördelar:

Kabelförskruvningar tätar kabelinföringspunkterna mot miljöfaktorer som damm och fukt. Detta är avgörande för att bibehålla integriteten hos de elektriska anslutningarna och förhindra kortslutningar eller andra elektriska fel
Kabelförskruvningar minskar risken för elektriska stötar eller brand genom att tillhandahålla en säker och isolerad anslutning för kablarna
HellermannTyton kabelförskruvningar uppfyller kraven från många industrier såsom maskinbyggnad, rullande materiel, järnvägsinfrastruktur, offshore, sjöfart, gruvdrift, anläggningskonstruktion och andra industrier

Kabelgenomföringar består av tre huvuddelar: låsmutter, gänga och beslag. Gängan går genom ett hål och dras åt med en låsmutter. Det finns fasta gängor, svänggängor och gängor med variabel vinkel.

Produktöversikt

Vattentät kabelförskruvning

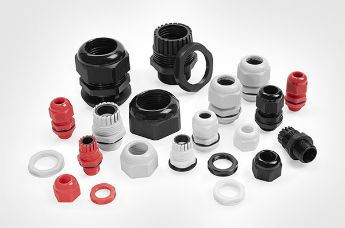

Nylon kabelförskruvning

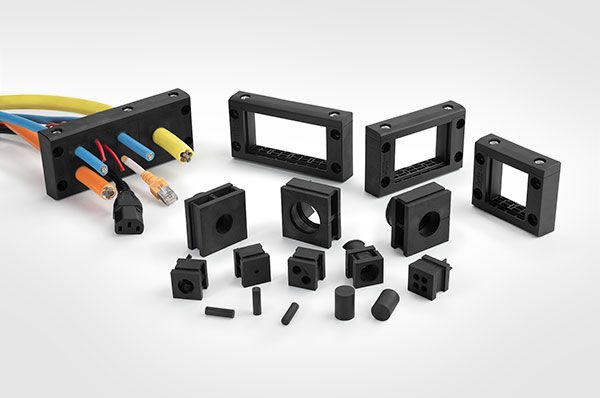

Kabelingångssystem

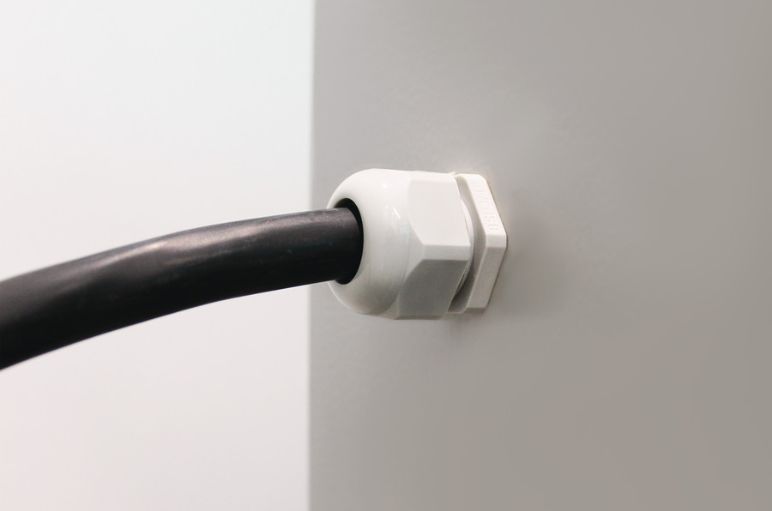

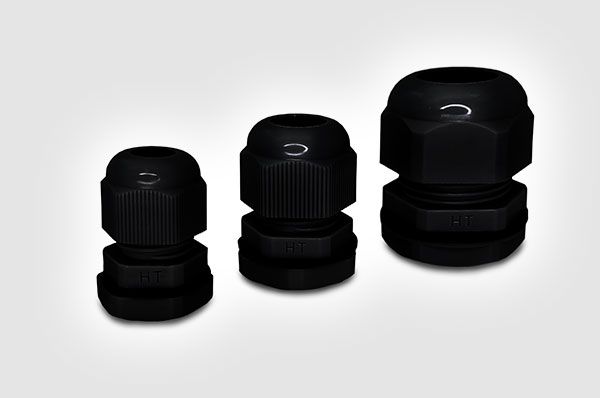

Vattentäta kabelförskruvningar för skydd mot fukt

Alla HellermannTyton kabelförskruvningar är vattentäta och ger en tät tätning runt kablar . Således används de ofta i utomhusapplikationer eller i tuffa miljöer eftersom vattentäta kabelgenomföringar säkerställer att kablarna förblir skyddade från väderförhållanden, fukt och till och med saltvatten.

Användningsfall för vattentäta kabelgenomföringar är till exempel:

Utomhusbelysningsarmaturer, säkerhetskameror, eldosor utomhus
Marina och offshore miljöer , på fartyg och offshore plattformar
I maskiner, kontrollpaneler, kopplingslådor och annan utrustning inom industrier som tillverkning, gruvdrift och petrokemi
Begravd i underjordiska installationer
I livsmedelsanläggningar, bryggerier, läkemedelsanläggningar

Plastkabelförskruvningar: Pålitliga och hållbara nylontrådskontakter

HellermannTyton erbjuder kabelförskruvningar i plast tillverkade av nylon . De finner tillämpning i olika branscher och miljöer där en lätt design och kostnadseffektivitet är prioriterade. Nylon är ett populärt material för kabelförskruvningar eftersom det är hållbart , motståndskraftigt mot korrosion samt olika miljöförhållanden som fukt, kemikalier och UV-strålning och ger utmärkta tätningsegenskaper . Eftersom nylon är ett isolerande material kan dessa plastkabelförskruvningar ge extra elektrisk säkerhet. Industriella kabelgenomföringar finns i olika storlekar för att rymma olika kabeldiametrar och kan användas både inomhus och utomhus.

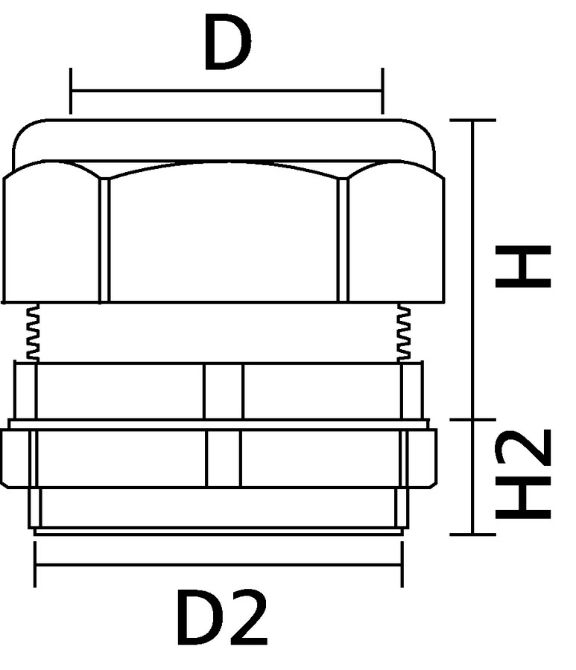

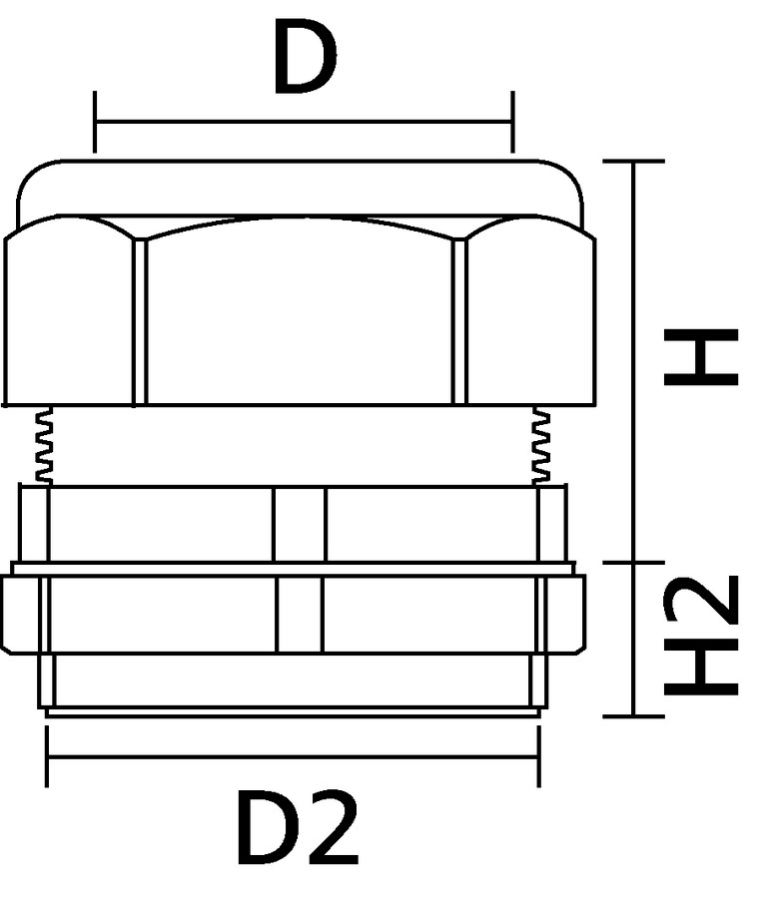

Den tekniska ritningen ger en tvärsnittsvy av en plastkabelförskruvning. För att specificera rätt kabelförskruvningsstorlek för att säkerställa korrekt passning och tätning är den totala diametern på den övre delen (D), höjden på den nedre delen (H), diametern på den nedre delen (D2) och höjden på den nedre delen av kabelförskruvningen (H2) viktiga.

Kabelförskruvningar med olika gängalternativ ger mångsidighet till elektriska projekt

HellermannTyton kabelförskruvningar kan användas i ett brett spektrum av industriella tillämpningar eftersom de finns i två gängmönster: med vridbar utvändig gänga och vridfläns .

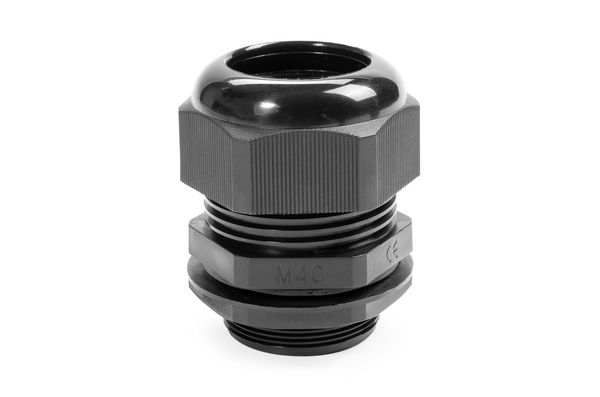

Kabelförskruvningar med vridbar utvändig gänga

Kabelförskruvningar med fast utvändig gänga kan kräva mer utrymme för installation eftersom hela packboxkroppen roterar vid åtdragning. Om mer flexibilitet och bekvämlighet behövs under installationen , kan kabelförskruvningar med vridbara yttre gängor användas. De har yttre gängor som kan rotera eller svänga oberoende av glandkroppen. Glandkroppen förblir stationär medan endast de yttre gängorna roterar under installationen , vilket gör det enklare att dra åt glanden på den passande ytan utan att behöva rotera hela glandkroppen.

Huvudfördelarna med industriella kabelförskruvningar med vridbar utvändig gänga:

Enklare inriktning med kabelinföringspunkter, särskilt i trånga eller besvärliga utrymmen
Svängbara utvändiga gängor möjliggör små justeringar för att tillgodose felinriktning
Möjligheten att justera riktningen på packningen hjälper till att minska belastningen på kablarna under installationen

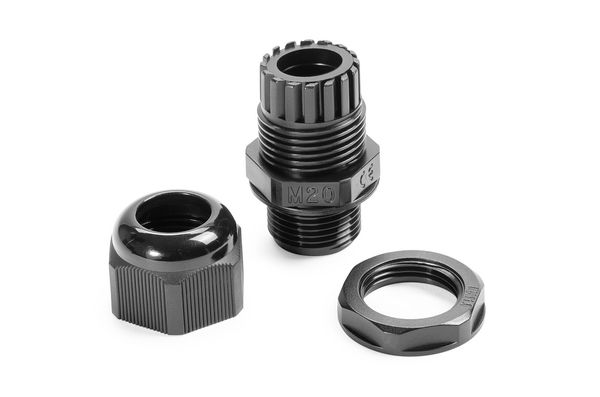

Kabelförskruvningskontakter med vridbar fläns

Kabelförskruvningar med vridfläns kombinerar egenskaperna hos vridbara utvändiga gängor med en extra flänskomponent . Flänsen är en platt eller lätt böjd metall- eller plastplatta fäst vid glandkroppen. Det ger en monteringsyta för att säkert fästa kabelgenomföringen till en panel eller kapsling .

Under installationen tillåter den vridbara flänsen att glandkroppen förblir stationär medan endast de yttre gängorna roterar. Detta gör det lättare att dra åt kabelgenomföringsanslutningen på den passande ytan utan att behöva rotera hela packboxen. När de yttre gängorna väl är åtdragna kan flänsen fästas på panelen eller höljet med skruvar eller andra fästen, vilket ger en stabil och säker montering .

FAQ – Vanliga frågor

Vad är skillnaden mellan en kabelskruvning och kabelavslutning?

Kabelgenomföring och kabelavslutning är två relaterade men distinkta begrepp i samband med elektriska och elektroniska system. En kabelkopplingsförskruvning är en mekanisk komponent utformad för att säkra och skydda änden av en kabel där den går in i ett hölje, panel eller utrustning. Kabelterminering avser processen att ansluta änden av en kabel till en enhet, terminal eller annan kabel i ett elektriskt eller elektroniskt system.

Vilken storlek på kabelförskruvning behöver jag?

Att bestämma storleken på kabelgenomföringen du behöver beror på flera faktorer, inklusive diametern på kabeln du använder, specifikationerna för utrustningen eller kapslingen du installerar den på och eventuella relevanta industristandarder eller föreskrifter . Se databladet eller tekniska specifikationer för den kabelanslutningsförskruvning du planerar att använda. Kabelförskruvningar är vanligtvis utformade för att rymma ett specifikt område av kabeldiametrar, som bör anges i produktdokumentationen.

Vilka typer av kabelgenomföringar finns det?

Det finns flera typer av kabelförskruvningar tillgängliga , var och en designad för att möta specifika krav och applikationsbehov. Den vanligaste typen är gängade kabelgenomföringar . De har en gängad ingång som gör att de kan skruvas in i ett matchande gängat hål på en hölje eller panel. Gängade kabelgenomföringar ger en säker och pålitlig anslutning och finns i olika material som plast, mässing, rostfritt stål och aluminium.

Hur fungerar en kabelskruvning?

Kabelförskruvningar säkrar och skyddar ändarna av elektriska ledningar runt ingångspunkter genom att inkludera ett tätningselement, en låsmutter och en kompressionskoppling. Tätningen är vanligtvis gjord av gummi och bildar en tät tätning runt kabeln för att förhindra inträngning av fukt och damm. Låsmuttern skruvas fast på glandkroppen och fäster den vid utrustningen. Kompressionskopplingen drar åt runt kabeln och ger dragavlastning samtidigt som den säkerställer en säker anslutning .

Vad är HS-koden för kabelförskruvningar av plast eller nylon?

Den vanligaste HS-koden för plastkabelförskruvningar, inklusive nylon, är 8547.20 . Det rekommenderas dock att bekräfta detta med den senaste versionen av HS-kodkatalogen eller rådgöra med en tullmäklare eller handelsspecialist, eftersom klassificeringar ibland kan uppdateras eller vara föremål för specifika nationella tolkningar.
