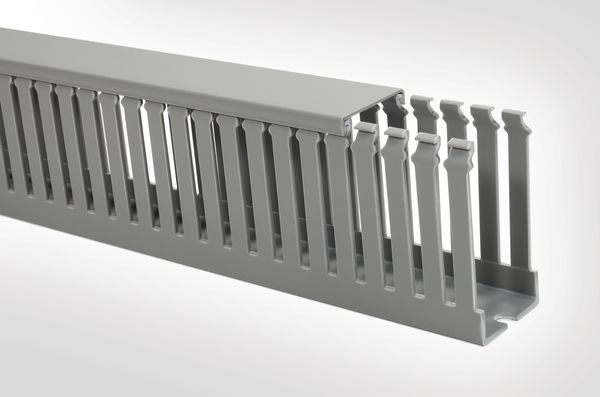

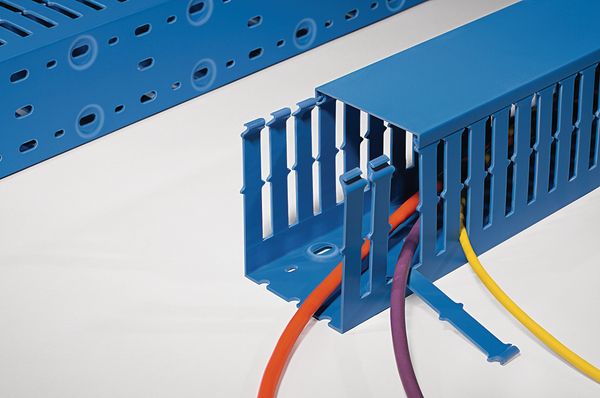

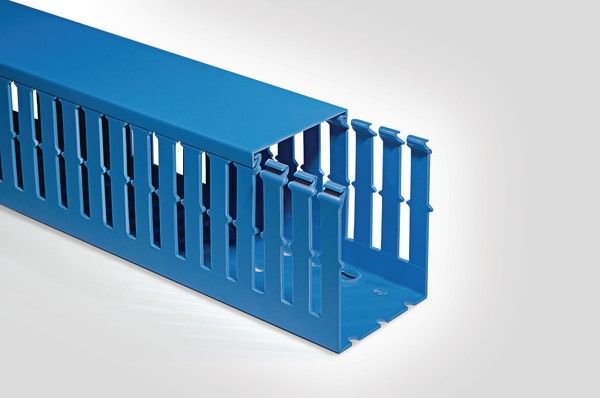

Slitsad kabelkanal: Optimalt skydd för kablar och installatörer

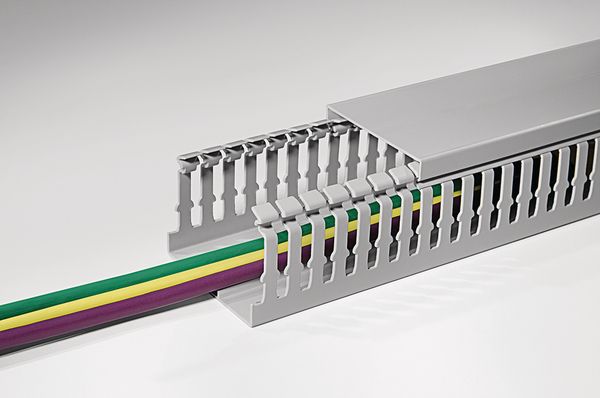

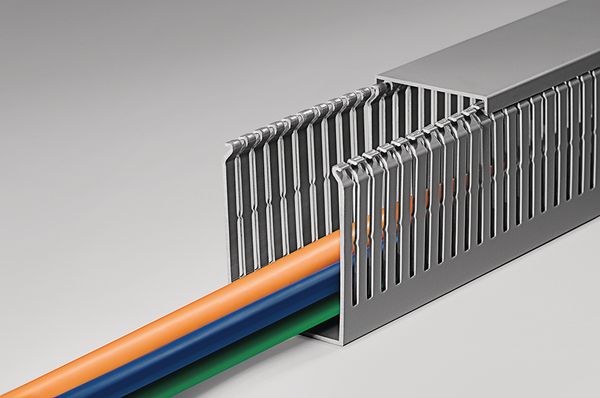

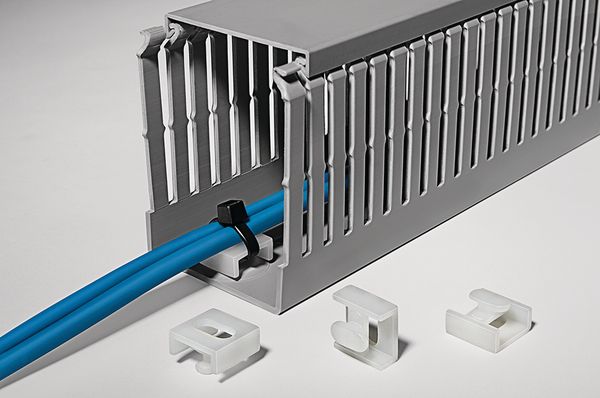

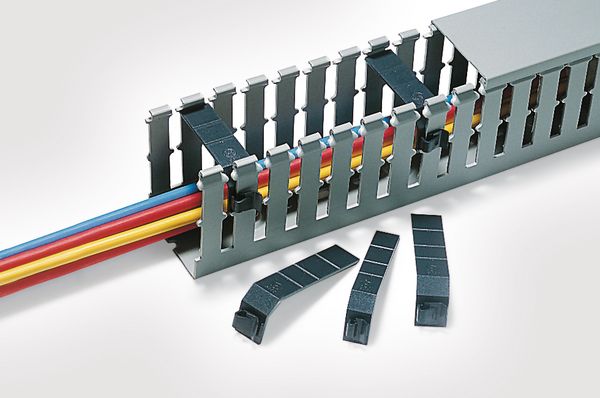

Ledningskanaler – även känd som kabelkanaler eller slitsade kabelkanaler – är rektangulära kanaler utformade för att skydda, organisera och dra elektriska ledningar, kablar och slangar. Namngivning varierar mellan branscher och tillverkare.

Ledningskanaler möjliggör dragning vertikalt, horisontellt eller upp och ner. I enlighet med grundläggande standarder för elinstallation kommer dirigeringen alltid att ske parallellt eller ortogonalt. Ledningskanaler spelar en avgörande roll för att hantera och säkra ledningssystem i panelbyggnad med höga krav på personal- och materialsäkerhet .

Installationskanaler är slutna kanaler avsedda att dra kablar över långa avstånd. Ledningskanaler har (ibland expanderbara) öppningar och är optimerade för den individuella dragningen och den slutliga ledningsprocessen vid destinationen. Därför är en vanlig tillämpning för kabeldragning kopplingsskåp.

Förutom att skydda, hantera och organisera kablar erbjuder slitsade kabelkanaler flera andra fördelar:

• Förbättrad säkerhet: Slitsade kabelkanaler ger en skyddande barriär, vilket minskar risken för olyckor orsakade av blottade ledningar eller oavsiktlig kontakt med elektriska komponenter.
• Enkelt underhåll: Att komma åt och underhålla kablar i slitsade kabelkanaler är enkelt och effektivt, vilket sparar tid och ansträngning vid felsökning eller uppgraderingar.
• Minskning av störningar: Kabelseparationen som möjliggörs av Kabelkanalen minskar risken för elektromagnetisk störning (EMI).

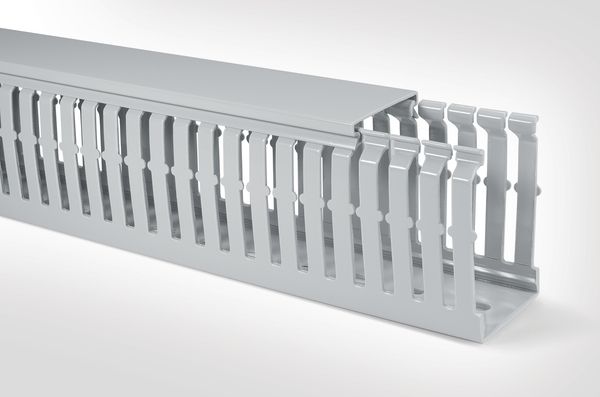

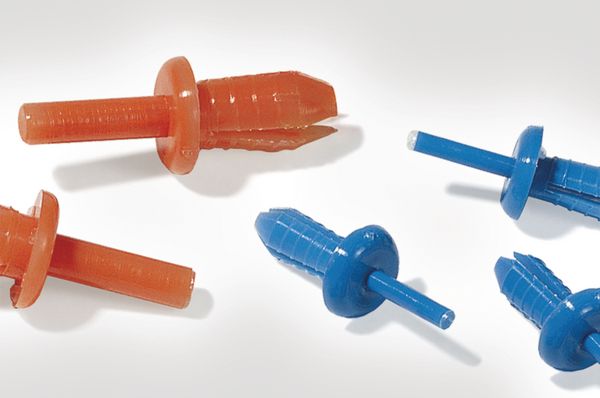

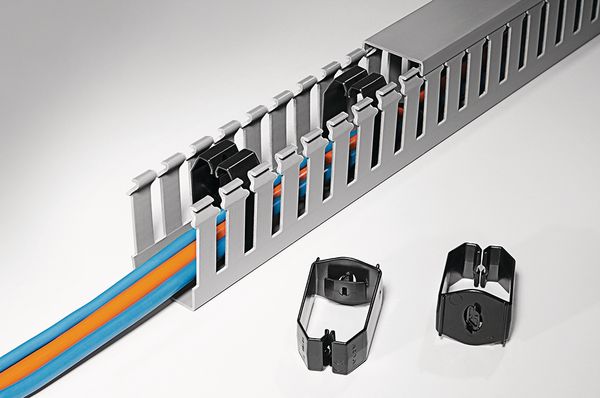

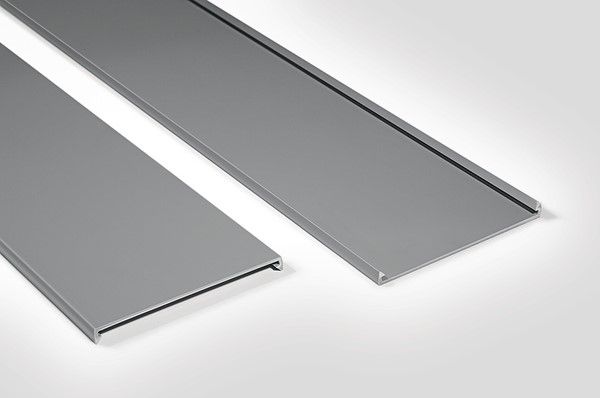

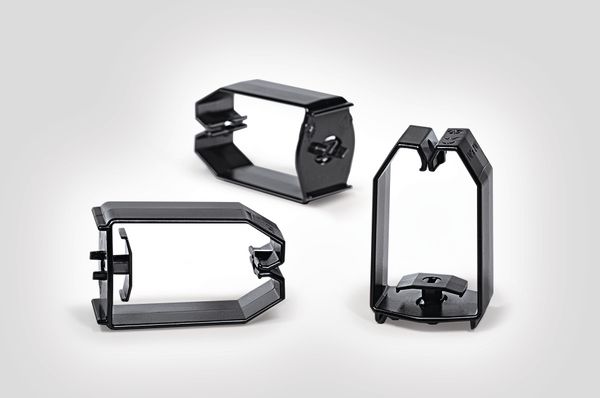

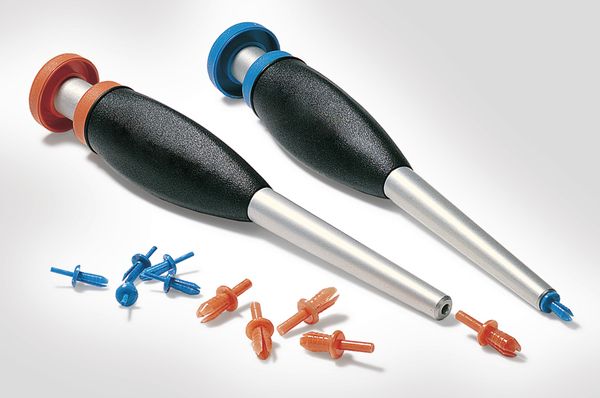

Kvaliteten på kabelkanaler kan bedömas utifrån en rad hårda och mjuka faktorer. Bland annat standardiserade dimensioner och perforeringar, vilket säkerställer konsekvent kompatibilitet. Flamskydd och halogenfria egenskaper är avgörande för säkerheten vid brand. Mjuka faktorer som en slät, gradfri yta hjälper till att undvika skador och kabelskador. Ett effektivt fästsystem och plastens elsäkerhet är också viktigt. Den enkla installationen och säkra fastsättningen av locket i nivå med kanalens botten, samt trådhållare på samma nivå, ökar användarvänligheten .

Att välja rätt ledningskanalstorlek beror på antalet och diametern av kablar du behöver för att rymma. Mät den totala kabelbuntens storlek och längd som krävs och välj en kabelkanal som bekvämt kan hålla dina kablar samtidigt som du lämnar lite utrymme för framtida expansion och ventilation. Vanligtvis kan ledningskanaler enkelt kapas till rätt längd med en baksåg (fintandad rekommenderas, t.ex. bågfil).

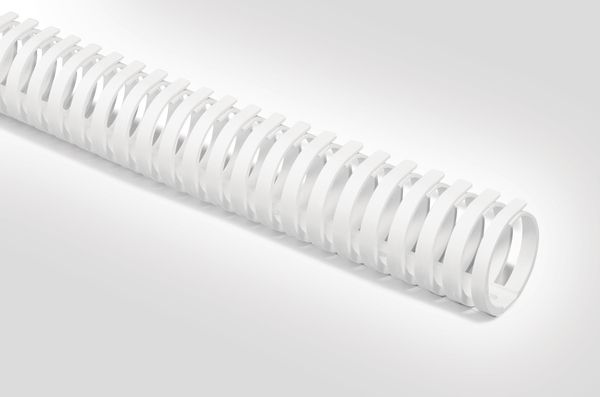

För slutfördelning på vissa nivåer i skåpet rekommenderas att använda små kabelkanaler för att optimera utrymmesutnyttjandet. En bra produkt för detta är den rörformiga, omslagsbaserade HelaDuct flex.

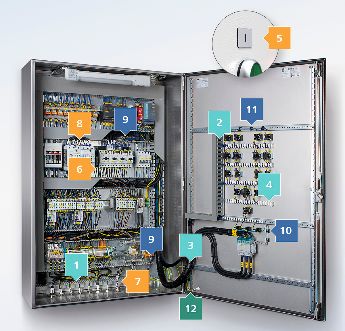

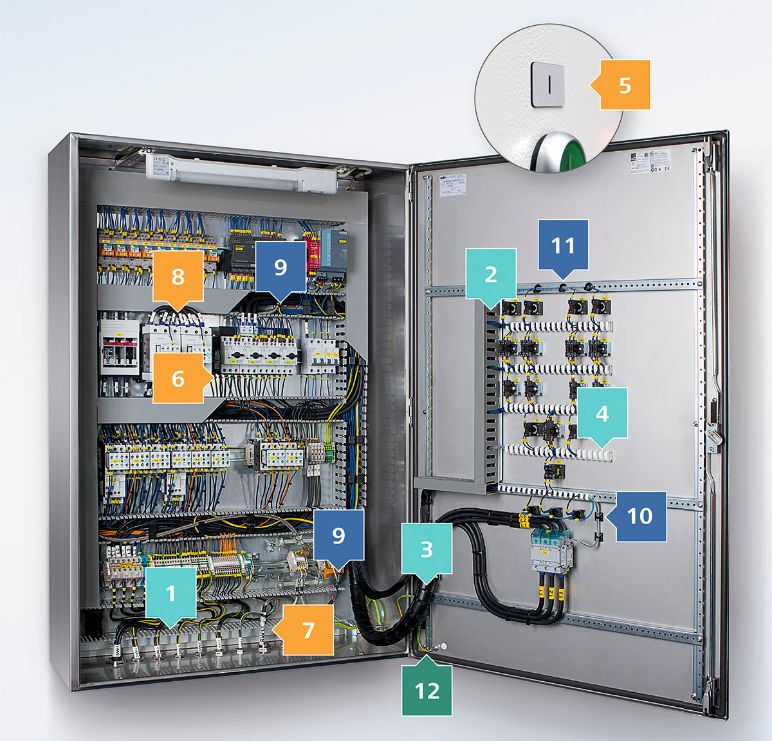

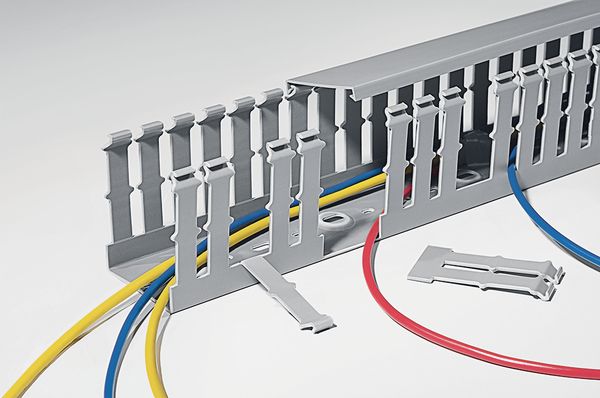

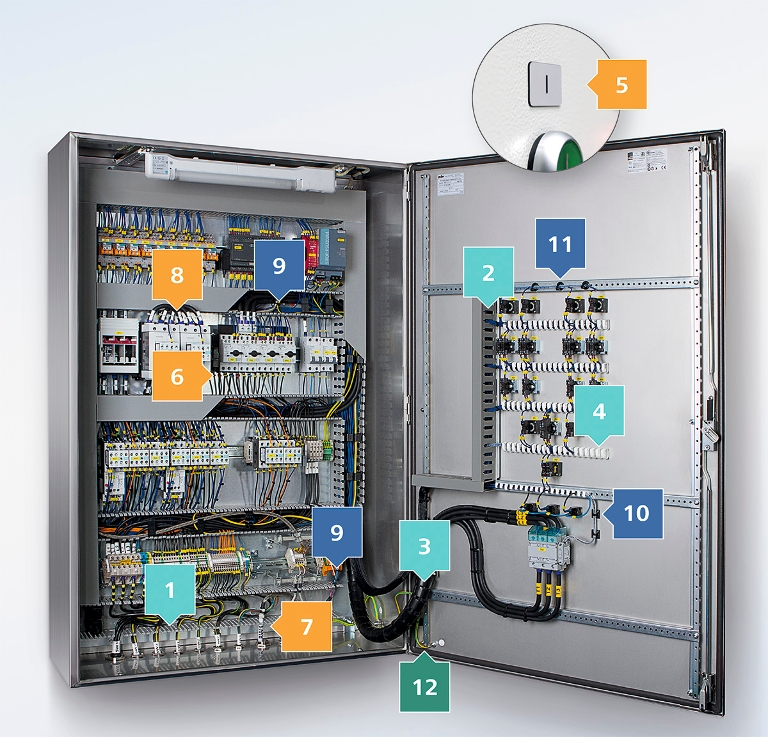

För en panelbyggare är det viktigt att kunna konstruera paneler som är tydliga och flexibla. Det kan därför vara en bra idé att kombinera flera typer av kabelskydd och kabelmärkning. Med våra kabelkanaler kan den kvalitetsmedvetna panelbyggaren:

• Installera kablar säkert och effektivt
• Optimera utrymmet med ett kompakt arrangemang av kablar och säkerställ effektiv användning
• Enkel åtkomst till och underhåll de elektriska anslutningarna i panelen

DIN ledningskanal avser specificerade yttermått på höjd och bred. Dessa mått är baserade på standarden DIN 43659, som sedan dess har dragits tillbaka men fortfarande används flitigt i branschen. DIN-storlekar inkluderar storlekssteg som 20, 25, 75/2, 50, 75, 100, 125 för bredd och höjd.

Metriska storlekar är ett annat system än DIN. De inkluderar fler höjd-breddkombinationer. Både metriska och DIN-kanaler använder metriska – mätarbaserade – måttenheter i motsats till imperialistiska måttenheter.

DIN kan också hänvisa till standardiseringen av kanalens bottenperforering . Perforeringen används vid montering av kanalen till skåpet. Placeringen av de avlånga hålen specificerades tidigare i DIN 43659-standarden. Standardiseringen finns fortfarande kvar t.ex. i den nuvarande standarden DIN EN 50085-2-3 som ett exempel. När man letar efter en standardperforering enligt DIN bör DIN EN 50085-2-3 användas.
