Dragfjäder Cable Scout+ ger dig en smart kabelinstallation

Dragfjäder: Ett professionellt och säkert verktyg vid kabeldragning

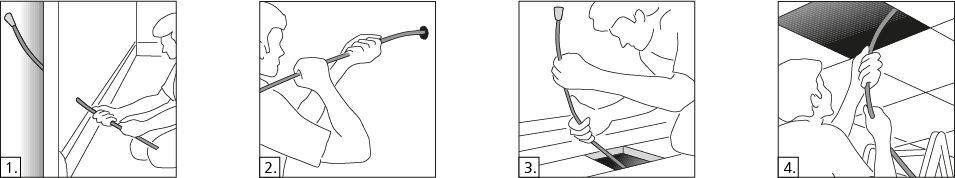

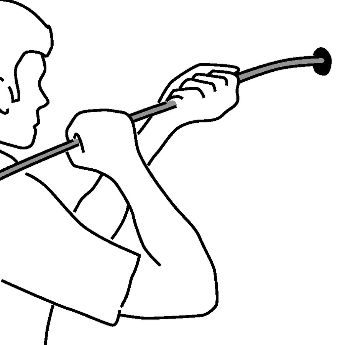

Cable Scout+ är ett professionellt kabeldragningsverktyg som med sin nya design och ökade funktionalitet tillåter installatörer att enkelt dra kabel och spara tid. Dragfjäderns vanligaste användningsområden är i golvinstallationer, undertaksinstallationer och när du behöver dra kabel genom små hål genom exempelvis en vägg eller vid andra svåråtkomliga installationer. En Cable Scout+ dragfjäder tillåter dig att inspektera, lysa upp och hämta rätt kabel.

Dragfjädern kan liknas vid ett multiverktyg - genom att byta kopplingar på dragfjädern - får du ett verktyg som kan underlätta att få tag på kablar vid de mest svåråtkomliga områden.

Dragfjädern levereras med en mängd användbara tillbehör (krok, miniögla, stänger) som standard, alla delar går att stänga och koppla samman. Skulle det behövas ytterligare tillbehör som t.ex. dragstrumpa, led-lampa och magnet till din dragfjäder, så kan dessa beställas separat. Dragfjädrarna i HellermannTytons sortiment levereras i en praktisk förvaringsväska.

Produktsortiment

Dragfjäder Cable Scout+ för större och tyngre kabeldragningar

Dragfjäder Cable Scout+ Handyset för lättare kabeldragning

15 cm vit flexibel stång, adapter, krok, miniögla,

Tillbehör Cable Scout+: Stänger, adapter, krok, miniögla

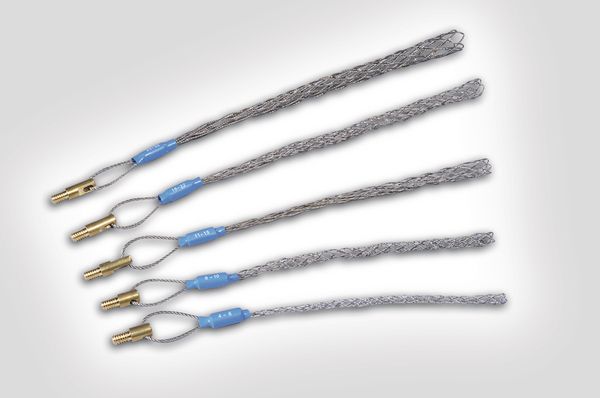

Tillbehör dragstrumpor

Övriga tillbehör - LEDlampa, magnet etc

Kolla på videon för att se hur enkelt det är att använda kabeldragningsverktyget Cable Scout+ och hur dragfjäderns tillbehör kan användas.

Produkter i den här videon

CS-SD 897-90001

Kabeldragningsverktyg: Dragfjäder Cable Scout+ finns i olika paket för stora och små installationer

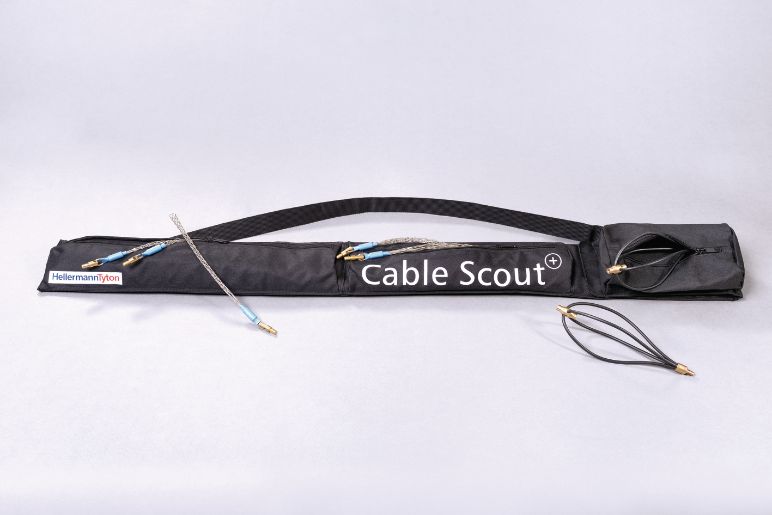

Kabeldragningsverktyget dragfjäder Cable Scout+

Dragfjädern Cable Scout+ är kabeldragningsverktyget med stänger som är tillverkade av högkvalitativ glasfiber och som klarar att dra en vikt upp till 200 kg. Cable Scout+ set erbjuder en mängd olika användningsfunktioner som exempelvis ger installatören möjligheten att lysa upp, greppa eller fånga med hjälp av en mängd tillbehör. Alla paketen i kabelinstallationssystemet Cable Scout+ set levereras med en hållbar förvaringsväska för att hålla stänger och dragfjäderns tillbehör samlade och skyddade.

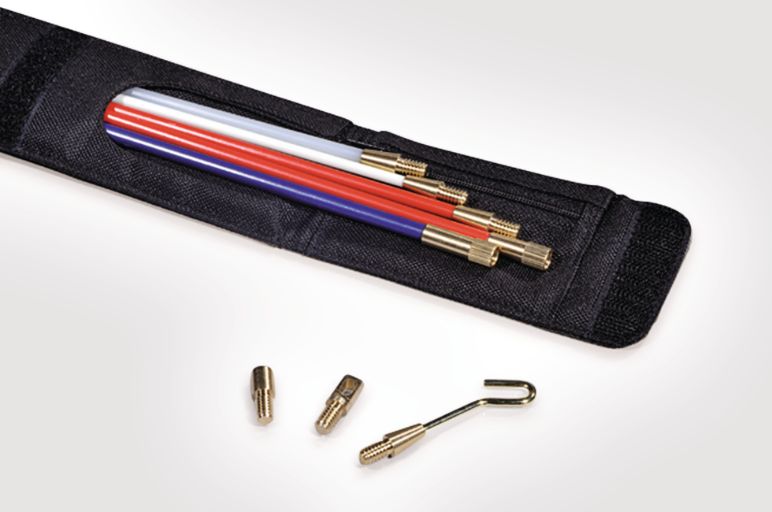

Kabeldragningsverktyg: Handy Set Cable Scout+

Dragfjäder Cable Scout+ Handy Set är kabeldragningsverktyget som är gjort för att passa i en verktygslåda. Trots att den kommer i ett mindre utförande - klarar denna dragfjäder att dra kablar upp till 200 kg. Stängerna till denna dragfjäder är tillverkade i glasfiberförstärkt plast (GRP). Koppla enkelt på antalet stänger som behövs för att inspektera eller hämta önskad kabel. När dragfjädern inte används, förvaras allt i en väska som enkelt får plats i en verktygslåda.

Cable Scout Handy Set innehåller:

1 stång x 40 cm (vit)
2 stänger x 40 cm (röd)
1 stång x 40 cm (blå)
Total längd 1.6 meter.
Inkluderade tillbehör: 40 cm vit flexibel stång, kupolförsedd kula, minikrok, miniögla.

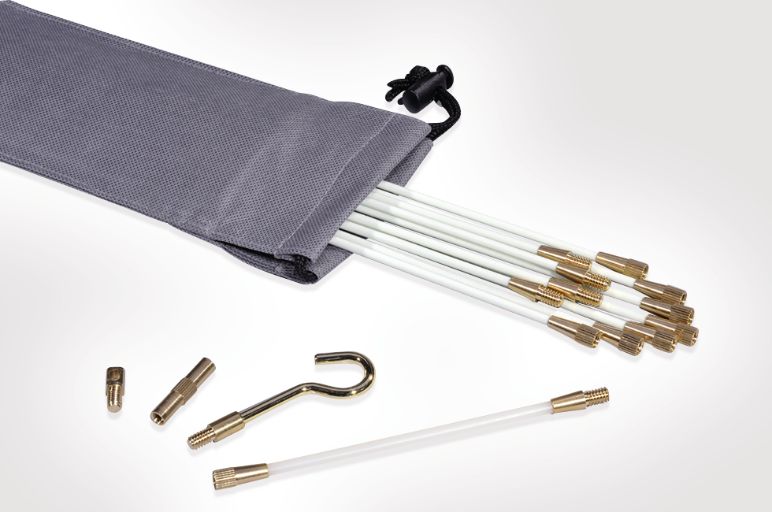

Kabeldragningsverktyg: Dragfjäder Cable Scout+ Bas-Set

Dragfjäder Cable Scout+ Bas-set är en professionell dragfjäder som kan användas vid de flesta kabelinstallationer. Cable Scout+ Bas är setet som innehåller de viktigaste tillbehören - packade i en smart förvaringsväska. Stängerna är gjorda av glasfiberförstärkt plast.

Cable Scout+ Bas-set innehåller:

10 stänger x 1 m (vit)
Total längd 10 meter.
Inkluderade tillbehör: 1 x 15 cm vit flexibel stång, gängadapter, krok, miniögla.

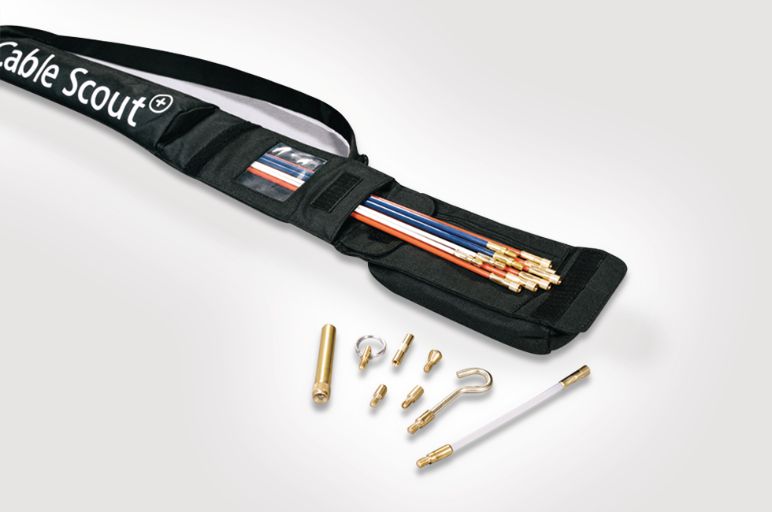

Kabeldragningsverktyg: Dragfjäder Cable Scout+ DeLux-Set

Dragfjäder Delux-set Cable Scout+ är det mest omfattande dragfjäder-setet för professionellt bruk. Denna dragfjäder underlättar installationer i svåra applikationer. Stängerna är tillverkade i glasfiber (GRP). Setet innehåller komplett dragfjäder inklusive 9 tillbehör packade i en skyddande förvaringsväska.

Dragfjäder DeLuxe-setet innehåller:

2 stänger x 1 m (vita)
6 stänger x 1 m (röda)
2 stänger x 1m (blå)
Totalt 10 meter.
Inkluderade tillbehör: 15 cm vit flexibel stång, delad ring, gängadapter,kraftig krok, miniögla, rund kula, platt kula, LED-lampa, magnet.

Individuella tillbehör för dragfjäder Cable Scout+ som kan väljas till separat

Kabeldragning för elinstallation: användbara tillbehör

Dragfjäder CableScout+ levereras med en mängd användbara tillbehör som standard, ytterligare tillbehör kan beställas separat.

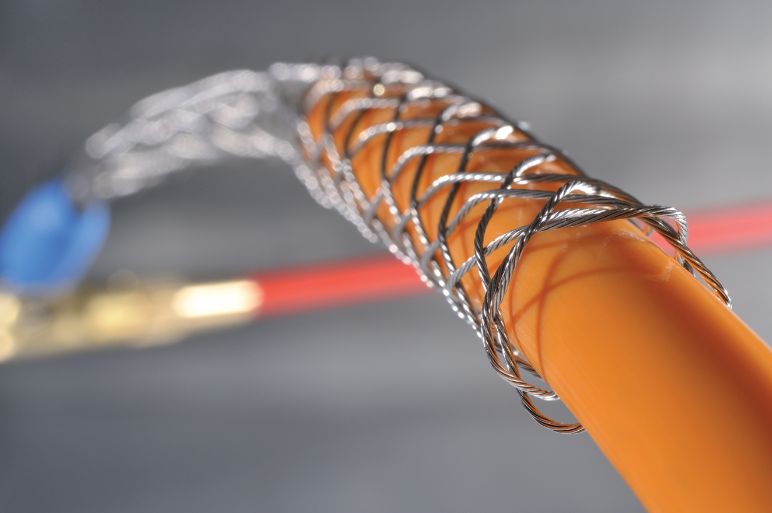

Dragstrumpor är gjorda för att greppa kablar och ger en pålitlig tidsbesparande metod att fästa dessa mot dragfjädern.

Öppna dragstrumpan genom att pressa ihop den, tryck den över kabeln och släpp greppet. Strumpan drar ihop sig och greppar tag i kabeln.

Fördelar som gör din elinstallation enklare:

• Tillbehörskit innehåller en mängd användbara verktyg
• Användaren kan inspektera, belysa eller fiska upp
• Dragstrumporna är ett snabbt sätt att greppa kabeln
• Vispen glider mjukt över kanter och andra hinder
• LED-lampan belyser mörka områden
• Stark magnet kan lyfta föremål upp till 2,5 kg

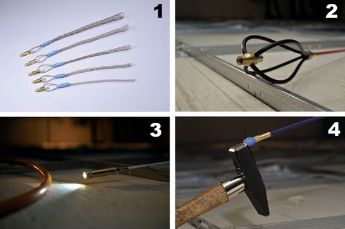

1. Dragstrumporna finns i fem olika storlekar för att greppa en mängd olika kabeldiametrar.

Välj mellan två alternativ:

Dragstrumpor lämpliga för diametrar på 4-15 mm
Dragstrumpor lämpliga för diametrar på 16-30 mm

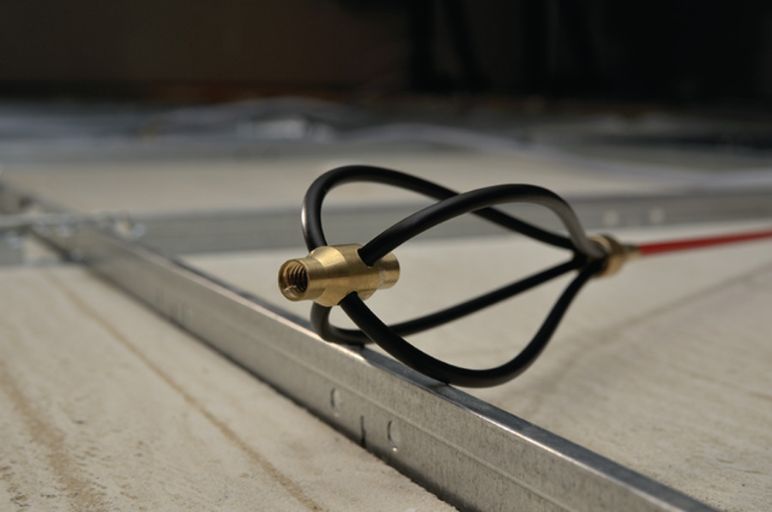

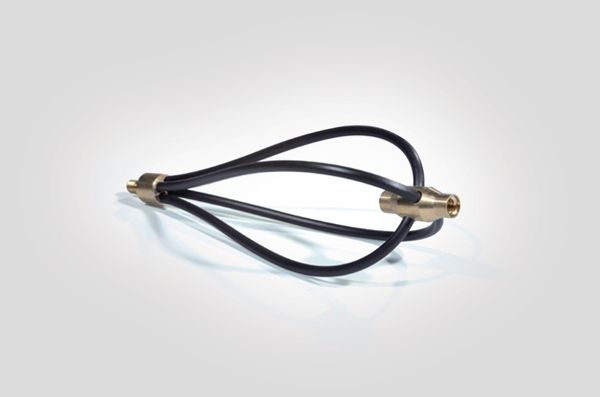

2. Vispen gör det enkelt för stängerna att glida över hinder.

Tack vare sin speciella design kan kablar enkelt dras över grova och ojämna ytor.

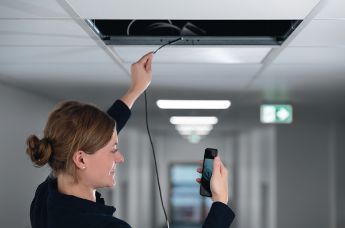

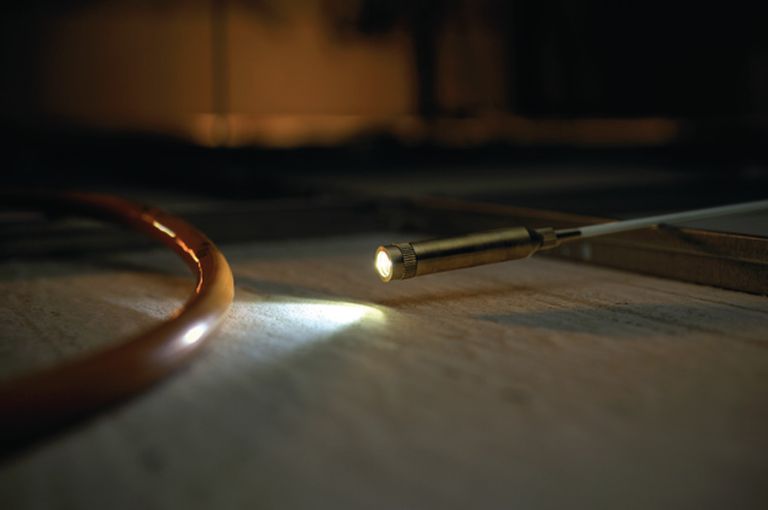

3. Cable Scout+ lampan - ett perfekt verktyg för att se in i mörka utrymmen.

Den användbara LED-ficklampan underlättar inspektion av mörka arbetsområden. Lampan drivs av ett vanligt AAA-batteri.

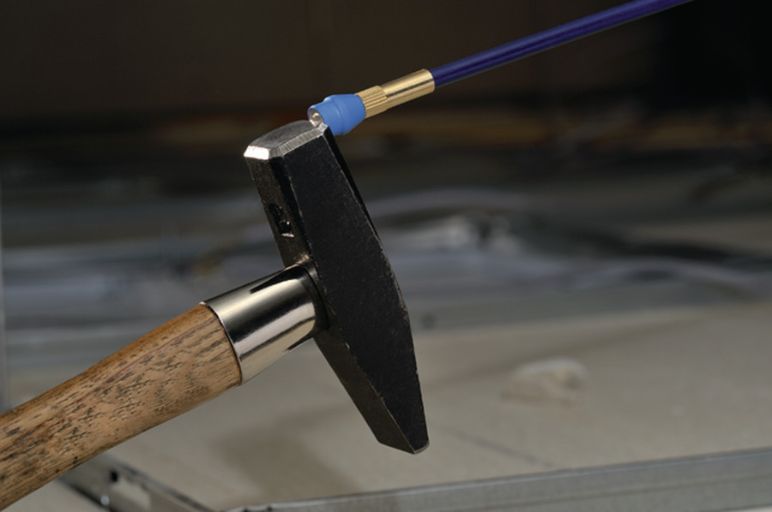

4. Den starka magneten lyfter metallföremål på upp till 2,5 kg.

Magneten underlättar att dra tyngre metallföremål.

Tillbehör för dragfjäder Cable Scout+

TYP	Beskrivning	Art.-No.
CS-SA	Tillbehörskit: Innehåller en 15 cm lång flexibel stång, gängadapter, minikrok, krok, miniögla, nyckelring, rund kula, platt kula, magnet, kedja.	897-90004
CS-ACG1630	Dragstrumpa: passar för diameter 1,6-3,0 cm	897-90027
CS-ACG0415	Dragstrumpa: passar för diameter 0,4-1,5 cm	897-90026
CS-AW	Visp: Tillåter kablar att glida över kanter och ojämna ytor	897-90018
CS-AB	Lampa: Användbar för inspektion av mörka utrymmen	897-90016
CS-AMG2	Stark magnet: Ett hjälpsamt verktyg för att lyfta metallföremål på upp till 2,5 kg	897-90015

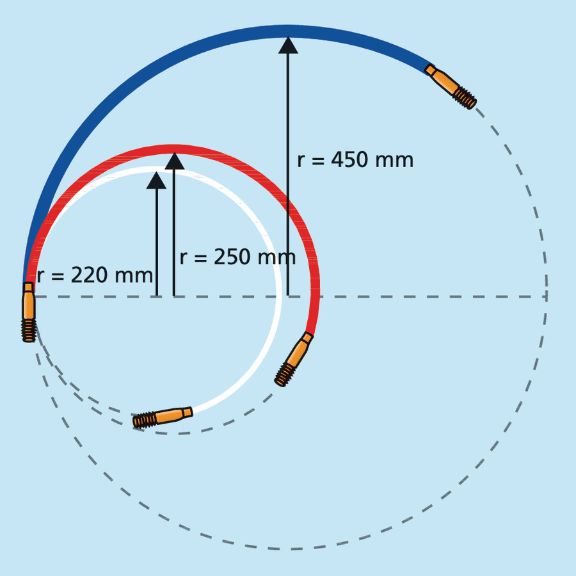

Dragfjäder glasfiberstänger

De flexibla kabeldragnings-stängerna är gjorda av glasfiberförstärkt plast och skruvas enkelt ihop till önskad längd och kopplas ihop med lämpligt tillbehör.

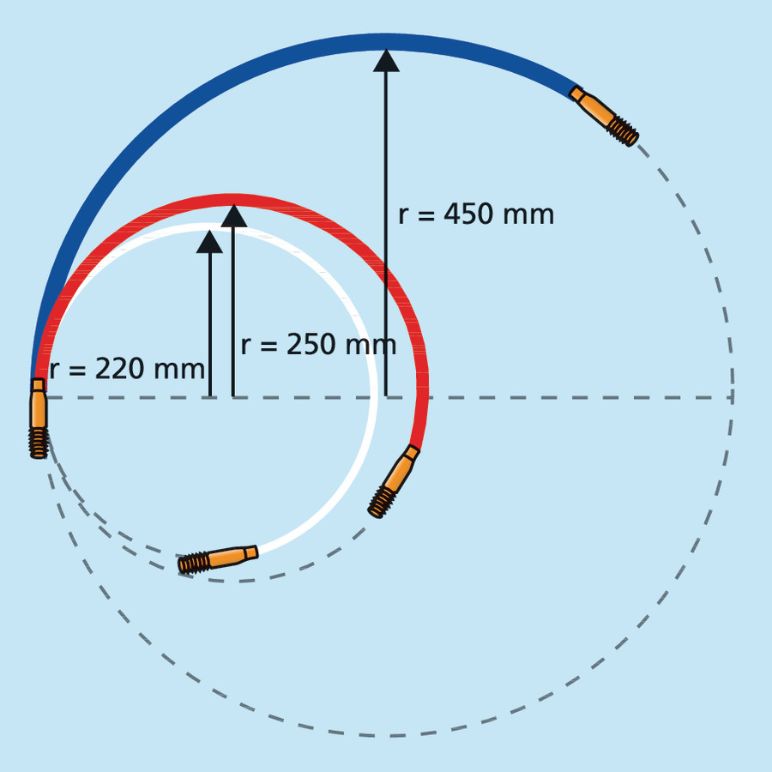

Tre diametrar och olika böjradier på stängerna garanterar hög flexibilitet. Stängerna kan böjas, dras eller tryckas och klarar en belastning på 200 kg

Produktsortiment - Glasfiberstänger

TYP	Innehåll stänger/set	Flexibilitet stänger	Ø D	Art.-No.
CS-P6	Ett par blå nylonstänger 6 x 1m	Styv	6.0	897-90007
CS-PN	Ett par nylonstänger 5 x 1 m	Fullt böjlig	5.0	897-90008
CS-P5	Ett par röda nylonstänger 5 x 1 m	Medel	5.0	897-90006
CS-P4	Ett par vita nylonstänger 4 x 1 m	Böjlig	4.0	897-90005

Frågor och svar

Vart används kabeldragningsverktyget?

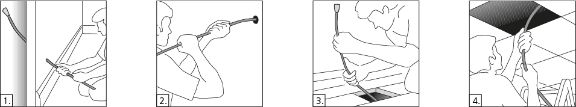

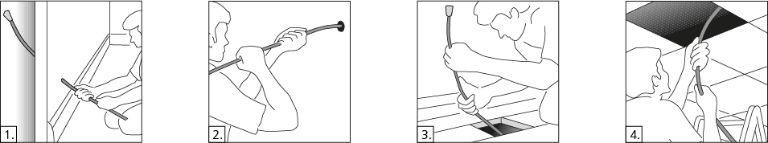

Användning av kabeldragningsverktyget - dragfjäder

Kabeldragningsverktyget används vid installation eller borttagning av kablar på svåråtkomliga ställen eftersom det ger mekaniska fördelar och hävstång för att hjälpa till att dra kablar genom ledningar, kanaler eller andra vägar. Här är några vanliga ställen där ett kabeldragningsverktyg kan användas:

genom väggar och hålrum
genom små hål i väggar
genom undergolv
över undertak

Hur väljer man rätt dragfjäder?

De specifika verktyg som krävs för en viss kabeldragning beror på faktorer som vilken storlek på kablar, installationsmiljön och sträckans avstånd eller komplexitet. HellermannTyton erbjuder tre verktygsset för kabeldragning: Handy Kit är gjord för att passa i en verktygslåda, Basic Kit är designad för grundläggande kabelinstallation och Deluxe Kit är avsedd för att utföra större installationer. Seten kommer med kabelstänger i olika längder och med extra tillbehör inklusive krokar, magneter, lampor och förvaringsväskor.

Hur används dragfjädern?

Innan du använder kabelstängerna bör du gära en bedöming av installationskraven. Detta inkluderar sträckan, typ och storlek på kablar, eventuella hinder i vägen och nödvändig lastkapacitet för att dra. Välj sedan lämpligt kabeldragningsverktyg med hänsyn till kabelns vikt och diameter och eventuella specifika utmaningar. Anslut sedan kabeln till dragverktyget. Säkerställ en säker anslutning för att förhindra att kabeln lossnar under dragningsprocessen.

Starta dragprocessen genom att applicera spänning på verktyget. När kabeln dras, se till att det inte finns något motstånd och att kabeln inte fastnar. Om detta händer, bedöm dock situationen och gör justeringar därefter. Detta kan innebära att man ändrar vinkeln eller riktningen på draget eller använder ytterligare verktyg eller tekniker. Fortsätt att dra i kabeln tills den når önskat slutläge.

Hur fäster man ihop kabelstänger med tillbehör och vajrar?

Alla glasfiberstänger och stångtillbehör från HellermannTyton kan enkelt skruvas ihop i båda ändar. Kabelgrepp - och expanderbar metallhylsa - används ofta för att fästa kablar och vajrar till dragstänger. Handtaget kan enkelt klämmas runt den främre änden av kabeln för ett säkert grepp.

Vilken belastning klarar dragfjädern?

Kabelstängerna är tillverkade av högkvalitativt glasfiber som klarar en vikt upp till 200 kg (ca 440 lbs).
