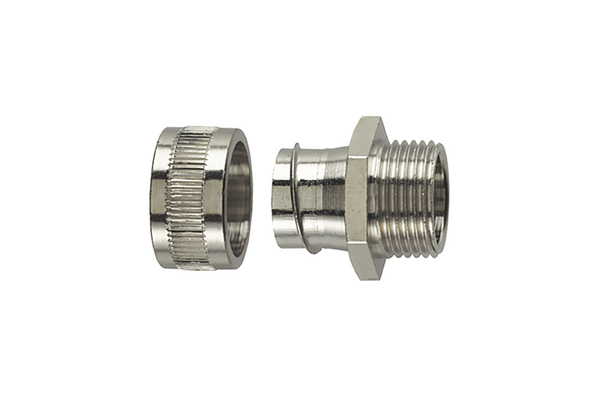

Koppling SC16-FM-M20
Art.-Nr. 166-30303 | SC16-FM-M20-NPB-ML | Detaljer | E-nr 14 119 53

HelaGuard SC-FM fast med utvändiga gängor.

Två-delad förskruvning, med utvändig gänga
Tät och tillförlitlig anslutning mot slangen
Kan säkras med en låsmutter

Lagervara

Add to watchlist

Hitta en distributör nära dig

Downloads CAD-Download

Fler produkter inom produktgruppen:

Kopplingar för stålslang >

Basdata

Användningsområde	Fast utvändig gänga, nickelpläterad mässing.
Färg	Metall (ML)
Förp innehåll	10st
GLOBAL PART DESCRIPTION	SC16-FM-M20-NPB-ML
Gängtyp	metrisk
Kort beskrivning (Distributörer)	Koppling SC16-FM-M20
Lokalt ordernr	166-30303
Material	Nickelpläterad mässing (NPB)
Metallkoppling typ	Standard
Produktfamilj	SC-FM koppling, med fast utvändig gänga, IP40
Produktgrupp	Kopplingar för stålslang
Typ	SC16-FM-M20
Typ av anslutning	gängad
Typ av förpackn.	påse
Variant	Rak

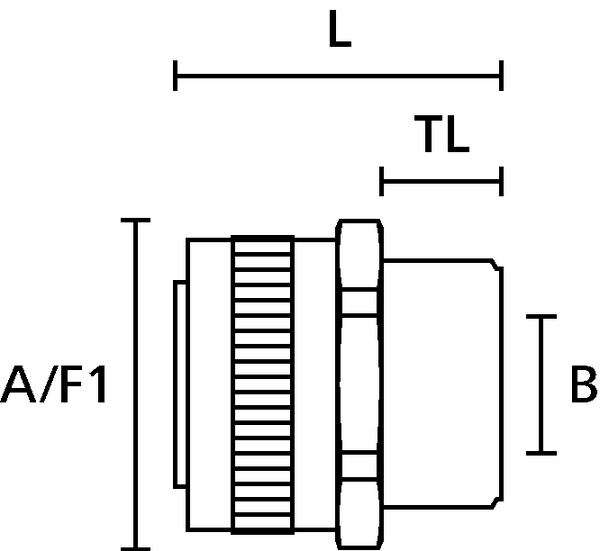

Produktdimensioner


Gänga (M)	M20
Gänglängd (TL)	10.0mm
Hålstorlek (B)	11.5mm
Lägsta innerdiameter	11.5mm
Längd (L)	25.0mm
Nom ∅	16mm
Nominell Diameter (tum)	0.63"
Vikt/enhet	0.0314kg

Downloads

Specifikationer

CE Certifierad	Ja
ELV compliant (Article 4 - 2)	Ja
Farligt gods	Nej
Godkännanden
Halogenfri	Ja
IP-Klass	IP40
RoHS överensstämmelse	Ja
Temp. Område	-100 °C till +300 °C

Logistik och Förpackning


E-nr	14 119 53
EAN kod	4031026306063
Förpackning 1 - Vikt (kg)	0.314001kg
PL1 Bredd förpackning	0.16m
PL1 Höjd förpackning	0.03m
PL1 Kvantitet	10
PL1 Längd förpackning	0.23m
PL1 Typ	påse
PL1 Volym förpackning	0.0011m³
PL2 Bredd förpackning	0.267m
PL2 Höjd förpackning	0.216m
PL2 Längd förpackning	0.3048m
PL2 Typ	kartong
PL2 Volym förpackning	0.0176m³
Tullstatnummer	74122000
Ursprungsland	GB

Mer information

ETIM 8.0 Key	EC001180
ETIM 9.0 Key	EC001180
