Koppling SC20-SM-M20
Art.-Nr. 166-30404 | SC20-SM-M20-NPB/PS-ML | Detaljer | E-nr 14 119 75

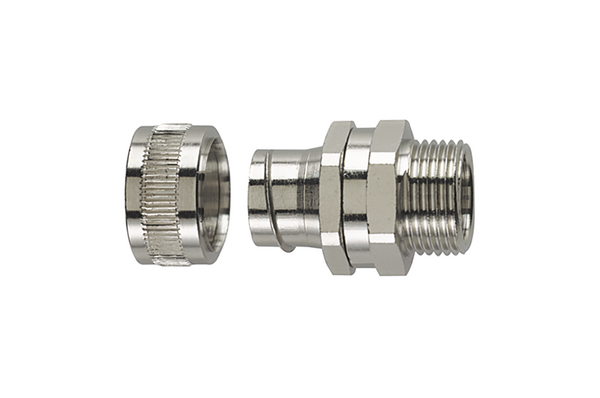

HelaGuard SC-SM vridbar med utvändiga gängor.

Två-delad förskruvning, med utvändig gänga
Utvändiga gängor som är vridbara runt kopplingen
Tät och tillförlitlig anslutning mot slangen
Kan säkras med en låsmutter

Lagervara

Add to watchlist

Hitta en distributör nära dig

Downloads CAD-Download

Fler produkter inom produktgruppen:

Kopplingar för stålslang >

Basdata

Användningsområde	Vridbar utvändig gänga, förnicklad mässing med invändigt låsclip i stål
Färg	Metall (ML)
Förp innehåll	10st
GLOBAL PART DESCRIPTION	SC20-SM-M20-NPB/PS-ML
Gängtyp	metrisk
Kort beskrivning (Distributörer)	Koppling SC20-SM-M20
Lokalt ordernr	166-30404
Material	Nickelpläterad mässing (NPB), Stål, pläterad (PS)
Metallkoppling typ	Standard
Produktfamilj	SC-SM Vridbar utvändig gänga, IP40
Produktgrupp	Kopplingar för stålslang
Typ	SC20-SM-M20
Typ av anslutning	gängad
Typ av förpackn.	påse
Variant	Rak

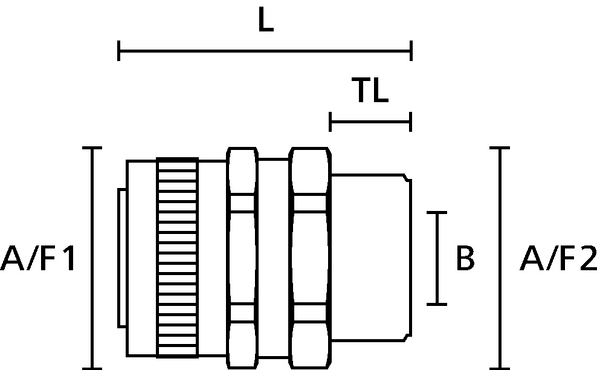

Produktdimensioner


Gänga (M)	M20
Gänglängd (TL)	10.0mm
Hålstorlek (B)	15.3mm
Höjd (H)	24.0mm
Lägsta innerdiameter	15.3mm
Längd (L)	35.5mm
Nom ∅	20mm
Nominell Diameter (tum)	0.81"
Nyckevidd (A/F2)	24mm
Vikt/enhet	0.045888kg

Downloads

Specifikationer

CE Certifierad	Ja
ELV compliant (Article 4 - 2)	Ja
Farligt gods	Nej
Godkännanden
Halogenfri	Ja
IP-Klass	IP40
RoHS överensstämmelse	Ja
Temp. Område	-100 °C till +300 °C

Logistik och Förpackning


E-nr	14 119 75
EAN kod	4031026306360
Förpackning 1 - Vikt (kg)	0.458881kg
PL1 Bredd förpackning	0.2m
PL1 Höjd förpackning	0.03m
PL1 Kvantitet	10
PL1 Längd förpackning	0.26m
PL1 Typ	påse
PL1 Volym förpackning	0.00156m³
PL2 Bredd förpackning	0.267m
PL2 Höjd förpackning	0.216m
PL2 Längd förpackning	0.3048m
PL2 Typ	kartong
PL2 Volym förpackning	0.0176m³
Tullstatnummer	74122000
Ursprungsland	GB

Mer information

ETIM 8.0 Key	EC001180
ETIM 9.0 Key	EC001180

Tillbehör

SC20 166-30103
Stålslang
